TG6045 隔離配電器
作者：騰控科技 來源：qmjsjkj.cn 發布于：2013-10-31 22:32:31
隔離配電器
概述 . 主要技術規格
·給處于現場的二線制變送器提供隔離的直流電源，并檢測來自變送器的4~20mA電流信號，經過隔離、干擾抑制等處理后，向控制系統或其它儀表輸出直流電流或電壓信號。
·一路通道輸入，三路通道隔離輸出，獨立的直流電源供電方式，供電電源-輸入-及各輸出通道之間隔離。
● 供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗(24VDC供電時)：<70mA
● 輸入
輸入信號：4～20mA
輸入阻抗：24Ω
給變送器的配電：8.5
最大輸入電流：約24mA
● 輸出
輸出電流：4～20mA
輸出電壓：1～5V
電流輸出負載：4～20mA輸出時，≤350Ω（出廠默認），另有≤100Ω，≤550Ω，≤750Ω，≤1kΩ可選
電壓輸出負載：1～5V輸出時，≥10KΩ
輸出紋波：<10mVp-p
● 綜合通用參數
標準精度：±0.1%
溫度漂移：±0.015%/℃
響應時間：<10ms
隔離能力：輸入-輸出-電源之間 2. 5KV，1min，50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC
機殼材質：PC（聚碳酸酯）材料
外形尺寸：16×116×110(mm)
工作環境溫度：-20～＋60℃

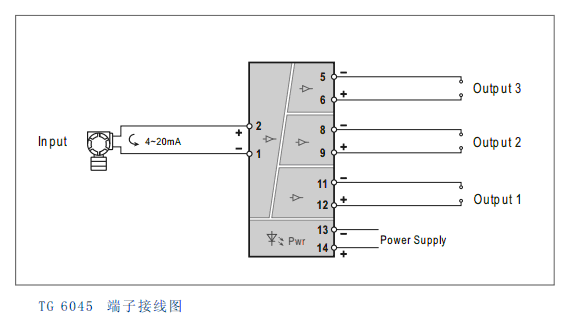

端子接線圖
●安裝與端子接線：35mm標準DIN導軌卡式安裝；端子接線采用簧片式壓緊連接，接線電纜采用橫截面為0.5~2.5(mm²)實芯線或多芯線。
