隔離配電器
概述 . 主要技術規格
·向現場的二線制或三線制變送器提供隔離的電源電壓，并將變送器產生的 4～20 mA信號隔離轉換后，輸出至控制系統或其它儀表。
·該隔離配電器采用獨立的直流電源供電方式，并支持輸出回路供電，供電電源-輸入-輸出之間隔離。
● 供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗(24VDC供電時)：＜42mA （1入1出）；＜60mA （1入2出）；＜92mA （2入2出）
● 輸入
輸入信號：4～20mA
輸入阻抗：24Ω
給變送器的配電：20mA時，≥18.5V（出廠默認），若需要更大配電（如≥22V），訂貨時注明
最大輸入電流：約24mA
● 輸出
輸出電流（Io）：4～20mA
輸出回路供電電壓（Ue）：12～35V
電壓降（Ud）：3V
輸出負載電阻（RL）：計算式 RL≤(Ue-Ud) ÷ 0.02
輸出波紋：＜10mVp-p
（注明：輸出回路供電電壓的選擇應根據負載大小確定，過高電壓且負載很小時，將會加重隔離器的發熱狀況。）
● 綜合通用參數
標準精度：±0.1%
溫度漂移：±0.015%/℃
響應時間：<10ms
隔離能力：輸入-輸出-電源之間 2. 5KV，1min，50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC
機殼材質：PC（聚碳酸酯）材料
外形尺寸：16×116×110(mm)
工作環境溫度：-20～＋60℃

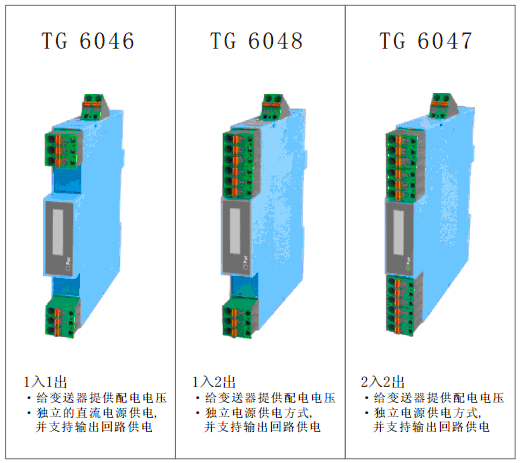

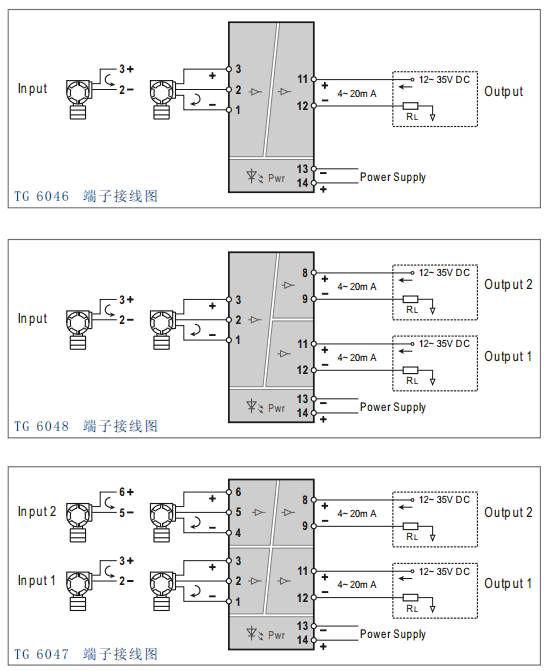

端子接線圖
●安裝與端子接線：35mm標準DIN導軌卡式安裝；端子接線采用簧片式壓緊連接，接線電纜采用橫截面為0.5~2.5(mm²)實芯線或多芯線。
