TG6903 隔離配電器
作者：騰控科技 來源：qmjsjkj.cn 發布于：2013-11-04 11:00:50
隔離配電器
概述 . 主要技術規格
- 給二線制變送器提供隔離的電源,并將變送器產生的4～2 0mA信號隔離轉換后傳送至控制系統或其它儀表。

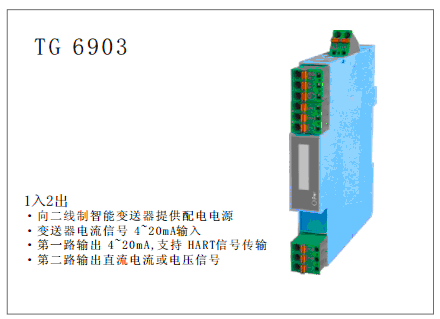

- 該產品是一入二出隔離配電器，一 路輸入，兩 路通道隔離輸出。第一路輸出直流信號4～2 0mA或1~5V，同時支持HART信號通訊。第二路輸出直流電流或電壓信號。
- 該隔離配電器采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。
● 供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗(24VDC供電時)：<65mA
● 輸入
輸入信號：4～20mA；HART信號
輸入阻抗：24Ω
給變送器的配電：20mA時，≥18.5V（出廠默認），若需要更大配電（如≥22V），訂貨時注明
最大輸入電流：約24mA
● 輸出
第一路輸出
輸出信號：4～20mA；HART信號
電流輸出負載：≤350Ω（出廠默認），另有≤550Ω，≤750Ω，≤1KΩ 可選
第二路輸出
輸出電流：4~20mA；0~20mA；0~10mA或指定電流
電流輸出負載：4(0)~20mA輸出時，≤350Ω（出廠默認），另有≤100Ω，≤750Ω，≤1KΩ，以訂貨時選定的為準
輸出電壓：1~5V；0~5V；或指定電壓
● 綜合通用參數
標準精度：±0.1%
溫度漂移：±0.015%/℃
響應時間：<10ms
隔離能力：輸入-輸出-電源之間 2. 5KV，1min，50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC
機殼材質：PC（聚碳酸酯）材料
外形尺寸：16×116×110(mm)
工作環境溫度：-20～＋60℃

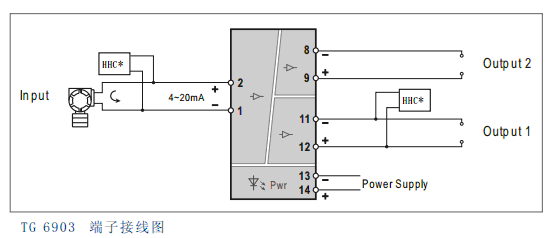

端子接線圖
●安裝與端子接線：35mm標準DIN導軌卡式安裝；端子接線采用簧片式壓緊連接，接線電纜采用橫截面為0.5~2.5(mm²)實芯線或多芯線。
