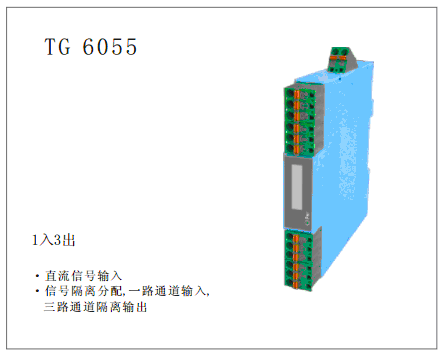

TG6055 直流信號隔離器
作者：騰控科技 來源：qmjsjkj.cn 發布于：2013-11-04 15:58:07
直流信號隔離器
概述 . 主要技術規格
- 將處于現場的各種設備的直流信號源, 經過隔離、干擾抑制等處理后。向控制系統或其它儀表輸出直流電流或電壓信號。
- 該直流信號隔離器一路通道輸入，三路通道隔離輸出，獨立的直流電源供電方式，供電電源-輸 入-及各輸出通道之間隔離。
● 供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗(24VDC供電時)：＜45mA
● 輸入
輸入電流：4～20mA
輸入電壓：1~5V
輸入阻抗：電流輸入時24Ω ；電壓輸入時≥500KΩ
● 輸出
輸出電流：4～20mA
輸出電壓：1～5V
電流輸出負載：4(0)~20mA輸出時，≤350Ω（出廠默認），另有≤100Ω，≤550Ω，≤750Ω，≤1KΩ可選
電壓輸出負載：1~5V輸出時，≥10KΩ
輸出波紋：＜10mVp-p
● 綜合通用參數
標準精度：±0.1%
溫度漂移：±0.015%/℃
響應時間：<10ms
隔離能力：輸入-輸出-電源之間 2. 5KV，1min，50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC
機殼材質：PC（聚碳酸酯）材料
外形尺寸：16×116×110(mm)
工作環境溫度：-20～＋60℃
端子接線圖
●安裝與端子接線：35mm標準DIN導軌卡式安裝；端子接線采用簧片式壓緊連接，接線電纜采用橫截面為0.5~2.5(mm²)實芯線或多芯線。
