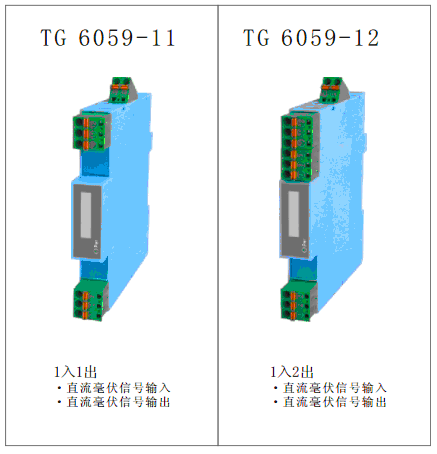

TG6059-11、TG6059-12 直流毫伏信號輸入隔離器
作者：騰控科技 來源：qmjsjkj.cn 發布于：2013-11-04 17:19:47
直流毫伏信號輸入隔離器
概述 . 主要技術規格
- 接受來自于現場電壓源的低電平直流毫伏信號，經過隔離并傳送給接收儀表。
- 用于連接現場各種直流毫伏信號，或帶外部冷端補償?shù)臒犭娕家约捌渌邮諆x表。
- 該毫伏信號隔離器采用獨立的直流電源供電，供電電源 - 輸入-輸出之間隔離。
● 供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗(24VDC供電時)：＜20mA（1入1出）；＜30mA（1入2出）
● 輸入
輸入信號：直流毫伏信號范圍 -5～+ 60mV
最小量程：3mV
輸入阻抗：>20MΩ
● 輸出
輸出信號：直流毫伏信號范圍 -5～+ 60mV
輸出阻抗： <10Ω
輸出紋波： <5mV p-p
● 綜合通用參數
標準精度：±0.1%
溫度漂移：±0.015%/℃
響應時間：<10ms
隔離能力：輸入-輸出-電源之間 2. 5KV，1min，50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC
機殼材質：PC（聚碳酸酯）材料
外形尺寸：16×116×110(mm)
工作環境溫度：-20～＋60℃

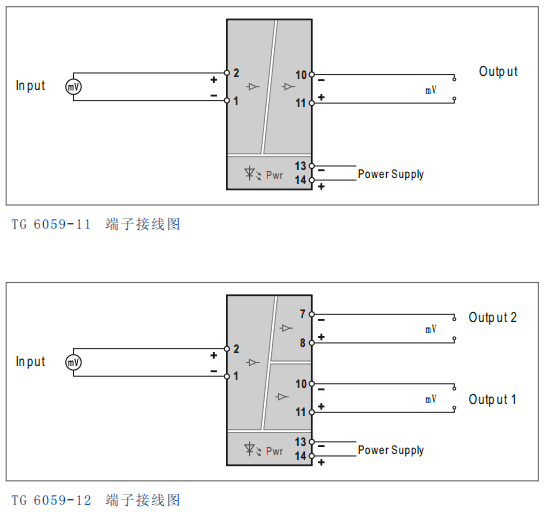

端子接線圖
●安裝與端子接線：35mm標準DIN導軌卡式安裝；端子接線采用簧片式壓緊連接，接線電纜采用橫截面為0.5~2.5(mm²)實芯線或多芯線。
