騰控科技 泵站監控系統方案
作者:騰控科技    來源:qmjsjkj.cn    發布于:2011-08-12 10:39:37

改造泵站的變壓器房對于變壓器A,B,C三相溫度進行遠程顯示,高溫報警等功能;
建立泵站的控制室,對泵站實施三級控制,在控制室內設置自動化監控操作臺和信號處理柜。
采用騰控的T9系列PLC,對整個泵站實現自動化監控 ,水泵將根據泵的狀態 ,水位,雨量,電網狀況,閘門位置等工況自動投切。
通過對水位差的檢測,提示或自動投切除污機。
采用高性能的監控計算機,對整個泵站進行動態監控管理,故障報警,工況記錄和報表打印。
通過ADSL線路或DDN網聯網進行區域監控和數據傳送。

設備配置
對于泵站監控騰控科技有一款T-960可編程控制器可選。
T-960是騰控科技集多年研發經驗,在騰控T9系列可編程控制器的基礎之上研發的一款集成了電力信號采集,電力保護和可編程控制于一體的產品。它非常適合于具有電機,電力控制方面的控制和保護,可以用于水源井監控,泵站監控,功率因數補償,節能控制等等應用。
它提供如下輸入輸出信號:
交流輸入 三相電壓(0~400v),電流(0~5A/80A),頻率20~65Hz,計算電壓有效值,電流有效值,有功功率,無功功率,功率因數,諧波等數據,可供PLC編程使用。
8路開關量輸入,6路繼電器輸出(3A/250V)
3路直流模擬量輸入(0~5V/0~20mA)
1路模擬量輸出 (0~5v(10V)/0~20mA )
1個10M/100M網絡接口
2個RS232/RS485串口

它具有如下的功能特點:
T9系列其他產品的各種功能塊,如串口自由口編程,MODBUS功能塊,ENET功能塊,文件操作,PID,模糊控制功能塊,編程環境符合IEC61131-3標準。
支持MODBUS,MODBUS TCP/IP協議,騰控TCBUS協議,騰控ENET協議等。
提供三段過流保護,過電壓保護,欠電壓保護,缺相/負序電流保護,逆相序/負序電壓保護,反時限過流保護,電動機啟動/堵轉保護,零序保護。

在泵站監控應用中,我們的配置非常簡單
每臺變壓器1臺T-960
每個電容器柜 1臺T-960
每個水泵 1臺T-960
最后剩余的信號接在一臺 T-920上即可
所有的T9系列PLC通過一臺以太網交換機連接在一起,通過一臺防火墻接ADSL MODEM通過網絡上傳到中心,協議采用騰控物聯網協議TCBUS.
PLC如果需要共享數據,可以通過以太網交換機和TCNET協議進行內部數據交換。有些靠接線不容易實現的連鎖控制,可以通過網絡數據共享實現。

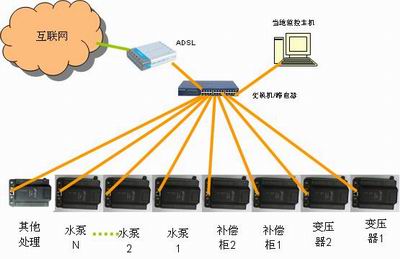

泵站內部的網絡結構圖(圖3)



泵站監控系統方案 圖3.jpg

圖3
