系統由電池組、充電器、監測單元和SIS執行單元等組成
M: 電動機
針對電廠的實際情況,我們決定采用多臺電機工作模式

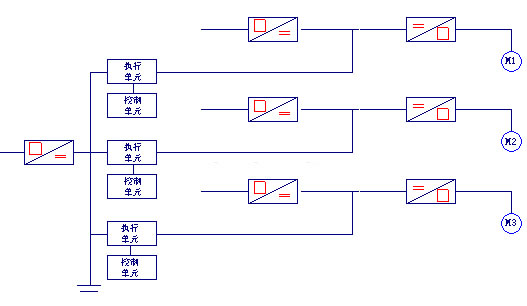

�。�2）、下圖是多臺電機的工作模式圖
多臺電機工作模式：
M1，M2，M3同時設計于同一控制系統中為低壓電機群的工作模式；
3、直流電源子系統主要設備
蓄電池組
蓄電池采用免維護閥控式全密封鉛酸電池。
充電器
充電器的功率逆變管采用進口快速IGBT，其余元件采用進口工業等級器件，生產工藝嚴格完整，保證機器的可靠性和穩定性。輸出電壓和電流均可連續調節。具有強大的保護功能(輸入過流、過壓、欠壓保護；輸出短路，過流，過壓保護；整機過熱保護)。模塊內取消了所有電位器，基準校正和控制全部采用12位D/A轉換，精度高，參數性能穩定，調節方便。
充電模塊采用可帶點插拔技術，輸出采用隔離設計。模塊工作頻率高，近300KHZ，體積小，抗干擾能力強。內置E2ROM，通過人機界面設置的參數自動保存到充電模塊，掉電不丟數據。
SIS執行單元
執行單元由斷路器和接觸器冗余組成，控制關系為斷路器鎖定接觸器，能準確地執行直流電源子系統的投入撤出轉換。
監測單元
用監測單元和人機操作界面組成監控系統，具有充電模塊輸出電壓設定,充電電流限值設定,運行參數顯示,故障報警存儲，SOE事件記錄以及蓄電池狀態監測和直流回路狀態監測，并可通過485總線和主站通訊。
4、爐膛安全聯鎖子系統(SIS)
SIS是抗晃電系統的主控系統，是FSSS的聯鎖控制部分。負責監測各種交直流電源信號、保護動作信號，控制抗晃電系統的備份、投運和退出過程。每一回路都由檢測、控制和執行單元三部分組成。采用工業級三相異步電機保護模塊MDS-1做檢測單元，保證系統的可用度。采用通過美國SIL3認證的AB LOGIX順序控制器做為每臺爐的主控制單元。
采用ABB S2斷路器和直流接觸器做單一直流回路的冗余執行單元保證系統的可靠性。
4.1 MDS工業級三相異步電機保護單元
4.1.1功能特點
三表法測量準確測量三相交流電壓、電流、有功、無功、頻率、功率因數、零序電流等電參量，可以測量變頻器輸出。
具有3路獨立的開關量輸出，可以作為遙控、跳閘或者告警
6路開關量輸入，同時可以作為脈沖量輸入
2路直流采樣,可以接各種變送器
兩路通信接口，支持MODBUS規約
FFT算法，可計算1－8次諧波
三相異步電動機的反時限過負荷（熱過載）保護、不平衡（負序過流）保護、啟動時間過長保護、堵轉保護、接地（零序過流）保護、欠電壓保護、過電壓保護
4.1.2 交流輸入
交流輸入包括A、B、C三相電壓和電流。電流是直接把線穿入小型電流互感器的圓孔。電壓則采用6個各端子。分別為UA,UA1；UB,UB1；UC,UC1；其中UA,UA1為A相輸入；UB,UB1為B相輸入；UC,UC1為C相輸入。每相間相互獨立。
這樣設計的目的是為了用戶可以選擇不同的安裝方式和測量方法。如果用戶選擇角型接法則 UA---UC1 接A相 UB---UA1 接 B相 UC---UB1 接C相。如果用戶選擇星型接法則UA1---UB1—UC1接N線。每路可以進行單獨測量，用戶還可以根據需要選擇。
輸入的交流電壓信號通過小型的PT（電壓互感器），變換為交流0.5V的信號，經過濾波處理，濾除干擾信號，然后進行電平平移，使得原來的交流信號，疊加1/2的VREF，直接送到A/D轉換，進行采樣。
輸入的電流信號，通過導線穿入小CT（電流互感器），CT的輸出接一個精密電阻，變換成電壓信號，經過濾波處理，濾除干擾信號，然后進行電平平移，使得原來的交流信號，疊加1/2的VREF，直接送到A/D轉換，進行采樣。
采樣好的信號存入單片機的RAM中供軟件處理。在軟件中，我們每個周波采樣16個點，根據采樣定理，可以計算出輸入信號的8次諧波。但是在應用中對奇次諧波更為關心。在數字信號處理中，由于電網的頻率是在變化的，如果采樣頻率不是電網頻率的整數倍，就會有所謂的頻譜泄漏問題，詳細內容請參考有關書籍。在該問題上我們采用了我們的提出軟件跟蹤算法，效果非常優異。
對于6路輸入信號，進行FFT變換，得出各次諧波的幅值和相角，并且計算零序電流和負序電流。計算的方法和FFT變換請參考有關數字信號處理的書籍。
計算的結果存入RAM中，供通信程序、保護程序等其他程序使用。
4.1.3欠電壓或過電壓保護
系統電壓太低會引起電動機過電流甚至堵轉，燒毀電機。有時為了保證重要電動機的自啟動，有時也使用欠電壓保護。
系統過電壓一般對電動機沒有太多的影響，但是如果過壓范圍過大，會導致電動機的勵磁電流急劇增加，而且有大量的三次諧波。在一些特殊的場合，會使用過電壓保護。
定值包括3項內容：動作的繼電器、過電壓或欠電壓定值、過電壓或欠電壓的整定時間。整定時間的單位為0.1S，電壓的單位為V，最小分辨率為0.1V。

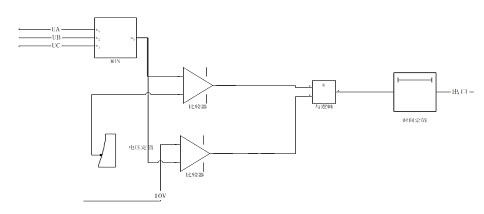

欠電壓保護原理

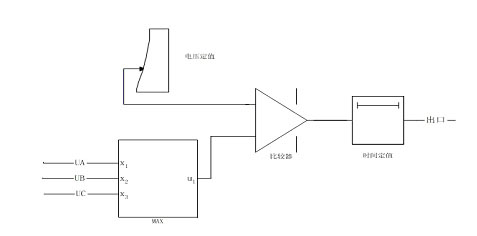

過電壓保護原理
