1.前言
隨著無線通訊技術和測控技術的飛速發展，基于GPRS+交流采樣RTU來實現配電變壓器監控，越來越成為一種趨勢。
配電變壓器監控系統是一種SCADA系統，即數據的遠程采集監視和控制系統。分為三個部分組成：監控中心、通訊、終端。
監控中心硬件采用工控機，軟件平臺采用最新的組態軟件技術，基于B/S模式，可以通過網絡進行瀏覽。監測中心軟件為用戶提供一個可視化的監測界面。該監測界面讓用戶直觀、方便、快捷地了解變壓器的運行狀態。通過此界面，用戶可以及時了解各變壓的工作狀況，并具有聲光報警等功能。同時，用戶通過查詢歷史數據庫，可以調出變壓器的歷史運行狀態曲線，從而預測變壓器的負荷情況，并完成上位機相應的數據管理功能。
通訊選用GPRS，利用移動運營商提供的無線網絡平臺實現SCADA，是電力系統現代化的一個重要發展方向。由于GSM網絡的通信技術已經成熟，覆蓋面又廣，利用GSM無線通信方式來實現變壓器參數的實時采集，無疑是對現有資源的最大利用。最重要的是GSM網絡是由移動運營商投控系統，可以節省數以千億計的導線材料及人工費用，達到環保、節能、資源最大共享的目的，而且免除了網絡的日常修改和維護工作，最大限度地節省了投資。無論何時何地，只要有一部電腦和可以上網的電話線就能實現對各地變壓器進行監控。和有線方式比較起來，成本低，易安裝、易維護，可靠性高。
RTU采用工業級RTU，實時監測變壓器的工作狀況，包括變壓器的三相電壓、三相電流、三相功率(負荷)、三相無功功率、三相不平衡電流、功率因數、諧波、脈沖表的電度、變壓器的溫度等，通過變壓器的工作狀況，可以進行配電網絡的優化運行，當發生故障時，進行報警，及時進行故障排除，減少停電時間，減少經濟損失和降低對用戶造成的不便，提高供電的質量。

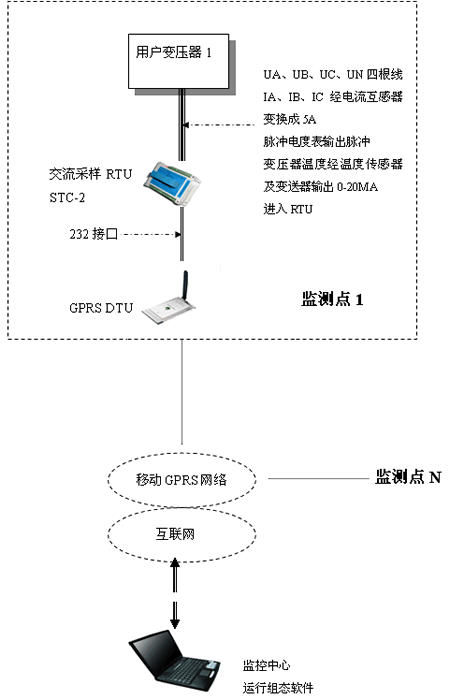

2.系統構架
3.三維力控PCAUTO3.62組態軟件介紹
1 主要特點
�。�1）管控一體化的軟件
強大的Web功能和Internet/Intranet瀏覽器技術，直接支持多文檔。WWW功能全部用VC++實現，因此當在Internet上遠程訪問監控畫面時，具有更好的實時性。同時易于使用ASP等快速開發工具構建B/S系統結構，并可以直接訪問單窗口。
國內領先的網絡體系構架，支持B/S和C/S訪問方式，支持多層次網絡冗余及故障切換。提供多重冗余結構，支持IO設備冗余、網絡冗余、數據庫冗余等；
在基于PC控制的“軟PLC”套件得到大量應用的基礎上， 控制策略生成器更加完善和符合現場特點,輕松的基于PC構建復雜控制系統；
設備通訊和力控網絡節點支持GPRS、CDMA等移動通訊功能；GSM手機短信報警管理系統方便管理報警信息；
重新設計的加密系統，支持工程加密；
�。�2） HMI新特點
重新設計的HMI開發系統,更多的組件和控件來方便您構成強大的系統；豐富的函數和設備驅動程序使您集成更容易；
增強的過渡色與漸進色功能，從根本上解決了很多同類軟件在過多使用過渡色、漸進色時，嚴重影響畫面刷新速度和系統運行效率的問題；
優化設計的工具箱和調色板，在顏色選擇時更直觀、方便；開發更靈活,更多的矢量子圖，制作工程畫面更快捷。
提供面向?qū)ο缶幊谭绞�，�?nèi)置間接變量、中間變量、數據庫變量，支持自定義函數,支持大畫面和自定義菜單，方便您構造強大的企業級運行系統,
腳本類型和觸發方式多樣，支持?jǐn)?shù)組運算和循環。
（3）開放性
直接EXCEL已VBA的方式訪問數據庫；
符合工程規范的設計：更多的功能組件是為了滿足工程技術人員的需要而設計的，足夠的靈活性保證了它具有廣泛的適應性；
數據轉發組件靈活方便，OPC技術直接支持時間戳和質量戳；
多國語言版本保證了您的項目的拓展
�。�4）開發系統
力控®提供了一個高度集成化、可視化的開發環境。極為友好的界面風格使您“上手”非常容易。
* 圖庫
集成化的開發環境、增強的圖形功能，豐富的圖形元素及超級子圖精靈圖庫集，提供子圖精靈開發工具，用戶可以方便地生成自己的圖庫；力控®優化設計的圖庫，提供了豐富的子圖和“子圖精靈”，任意拖拽不變形，使您的工程畫面精益求精。
* 內部組件
視頻組件：進行視頻的捕捉和回放；
溫控曲線組件：可以進行溫度的自動升溫和保溫控制；
瀏覽器組件：可以作為標準的瀏覽器客戶端；
標準WINDOWS組件：支持標準的文本框、單選框、列表框等組件；
增強的報警組件：集成的報警管理和查詢；
X—Y曲線組件：可以自由的進行曲線分析和查詢；
幻燈片組件：靈活的幻燈片播放，可進行自由控制；
自由曲線組件：方便的繪制各種曲線和動畫連接；
萬能報表組件：類EXCEL的報表工具，方便您完成管理報表；
立體棒圖組件：直方圖的分析工具；
歷史追憶組件：可以追憶帶毫秒標簽的數據，方便事故查詢；
手機短信組件：簡單的手機短信發送組件
* 報表組件：
歷史報表:
方便快速的歷史報表生成工具，能進行日?qǐng)?bào)、月報、季報、年報的生成，對數據存儲的時間范圍、間隔、起始時間可進行任意指定，并可以根據存儲的時間進行查詢歷史數據，組態時在力控的繪畫菜單內進行歷史報表的選取。
