IEC安全要求等級分為4級，安全性能由低到高為SIL1、SIL2、SIL3、SIL4。
美國對SIL4只承認其存在，標準中不包括在SIL4要求下如何實施安全系統的內容。
德國DIN V 19250及DIN V VDE0804對安全要求等級(Safety Requirement Classes)分為8級，安全要求從低到高為AK1～AK8，對應各標準的安全等級對比如表所示。
大多數使用安全系統的工業應用場合屬于AK4～AK6級，其中一般鍋爐、加熱爐為AK4級，石化、化工為AK5級。

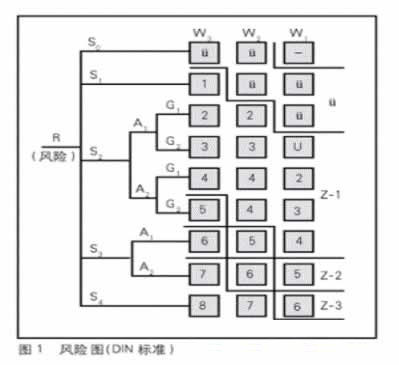

由圖1可知，安全系統應分如下幾類：
滿足安全要求等級AK1～AK4的Z-1、
滿足安全要求等級AK1～AK5的Z-2、
滿足安全要求等級AK1～AK6的Z-3、
安全要求等級AK7～AK8的需要特殊考慮的共5類。
如監視設備的功能由一般控制系統(如DCS)實現，則安全控制系統分為4類。
Z-1類的安全系統可用性“一般”，一個中央CPU模塊通過單總線與I/O模塊相連，它與普通PLC不同之處為通過中央CPU的自我測試以及采用可測試I/O模塊、失效時輸出保證安全狀態等滿足系統安全要求。
Z-2類的安全系統可用性“較高”，中央CPU模塊冗余，其他與Z-1相同，這樣允許一個CPU模塊出故障，另一個CPU模塊維持正常工作，這樣可以在AK5級安全要求等級以下的場合，維持72h之內。
Z-3類的安全系統可用性“很高”，結構為全冗余，即CPU模塊、總線、I/O模塊均雙重化，在AK6級安全要求等級的場合，允許單通道操作時間不超過1h，即在此期間內將出故障的模塊更換掉，即可保證生產不中斷。
只有能滿足上述要求的經過安全論證的PLC系統，才能作為安全系統使用。
本系統的安全行保障：
直流電源子系統一次線路有完善的保護元件，二次線路有完善的整流控制器、電池檢測器和分路檢測器。
SIS子系統采用工業級三相異步電機保護模塊MDS-104做檢測單元，保證系統的可用度；采用通過美國SIL3認證的 控制器做為控制單元，采用ABB斷路器和直流接觸器做單一直流回路的冗余執行單元，保證系統的可靠性。
第七章 系統特點

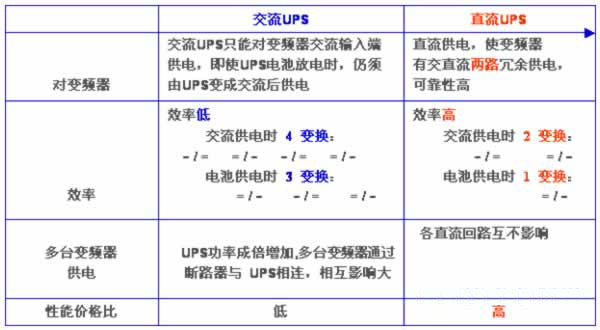

直流電源做為變頻器的后備電源，充分利用了變頻器的結構特點，與交流UPS供電相比，減少了交直流變換環節和蓄電池容量，提高效率，減少電氣保護環節，減少投資，且有很多其他行業的應用案例。
取消了原方案中的靜態開關導通模塊（易損器件），簡化控制電路和一次線路，使導通成為真正的零切換，又杜絕了因?yàn)閷?dǎo)通模塊故障引起的給粉不平衡，避免了因?yàn)閷?dǎo)通模塊閥值電壓過高引起的計時不準，增加了系統的可用度。
通過軟件設置母線欠壓保護閥值和計時(0.1S)，使系統工作時間精確可控。
通過SIS子系統中央控制單元的軟件，區分電網晃電和變頻器故障，杜絕電網晃電引起的停爐，又在變頻器故障或收到相關保護信號時快速撤出直流電源。
控制、監測單元故障以及輸入、輸出端子懸空斷線等，執行單元都會回到安全狀態－－斷開，提高系統的可靠性。
系統的切換條件除欠壓保護外，還可擴充過流保護、超載保護、過壓保護、零序電流保護、負序電流保護、欠載保護、零序電壓保護等，只需軟件設置閥值即可。

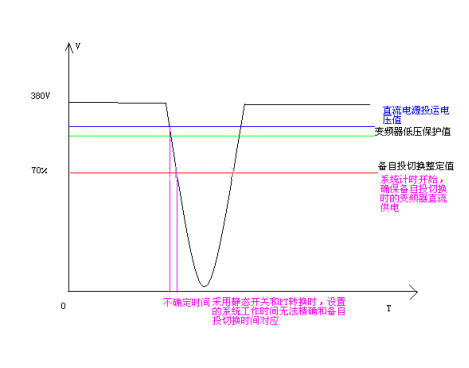

兩種計時方式比較：
電廠給粉機變頻器抗晃電系統專為火電廠媒粉爐和循環硫化床（CFB)鍋爐設計，附合電力行業設計標準。
其核心部分為SIS系統，結合技術成熟的直流電源，為電廠提供安全有效的給粉機變頻器抗晃電解決方案。
該系統既解決了電網晃電時給粉機變頻器跳閘引起的不必要停爐，又保障電網晃電和備自投切換時，爐膛給粉平穩。
實施后的效果：

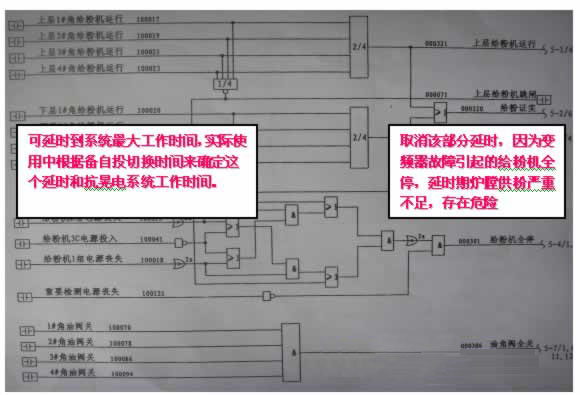

1、取消大多數電廠現在對FSSS的給粉機全停邏輯2～5秒延時（這個延時期，爐膛給粉嚴重不穩）。
2、理論上可以將FSSS的1、2組電源喪失信號延時做到抗晃電系統最大工作時間，因?yàn)檫@個時期給粉機變頻器還是正常工作的。實際使用中根據電廠其他系統的抗晃電能力和備自投切換時間來設置這個延時和抗晃電系統的工作時間，一般為2～3S。
第八章 系統配置
1、 電廠提供的現場條件
爐九臺，1～8號爐每臺爐有2.2KW給煤粉機 8臺，九號爐12臺給粉機
總計：
電動機總數：76臺；
電動機總功率167.2KW；
電廠提供的現有接線條件：
一路380V/60A 3P+N+PE電源.
被保護變頻器母線電源信號。
被保護變頻器二次接線圖。
有關的工程設計條件，包括被保護變頻器盤內布置圖。
