摘要：
工廠用電監控系統作為工廠自動化的一部分，提高工廠用電的智能化和保證用電的可靠性，已越來越受到工廠管理高層的重視。本文通過介紹一種高性價比的工廠用電監控方案，為工廠的管理層提供一個有效的參考。
關鍵詞：工廠用電監控系統、RTU、微機型電動機保護。
1.前言
工廠用電監控實質是SCADA系統（數據采集與監視控制系統），主要由監控中心計算機主站系統、通訊通道和現場的各種遠程終端單元構成（即RTU，英文名稱Remote Terminal Unit），對工廠的重要電器和供電回路的進行遠程監測、控制以及保護，即完成遙信、遙測、遙控、遙調“四遙”功能及保護在內的綜合自動化，通過與工廠MIS系統聯接，提高工廠管理的自動化水平。
工廠用電監控的包括：
�。�1）. 工廠自備變電站的高壓進線的三相電壓、三相電流、有功功率、無功功率、頻率、功率因數、積分電度等電參量的測量，斷路器位置判別，斷路器的遙控。
�。�2）. 工廠自備變電站的變壓器的溫度和瓦斯信號的判別。
（3）. 工廠自備變電站的低壓出線的三相電壓、三相電流、有功功率、無功功率、頻率、功率因數、積分電度、線路諧波等電參量測量，斷路器位置判別，斷路器的遙控。
�。�4）. 高壓電動機的三相電壓、三相電流、有功功率、無功功率、頻率、功率因數、積分電度等電參量測量，過電流保護、不平衡（負序過流）保護、接地（零序過流）保護、啟動時間過長保護、堵轉保護、反時限過負荷（熱過載）保護、欠電壓保護、過電壓保護、溫度保護、電動機熱模型保護、故障范圍判別，電動機遙控啟停。
�。�5）. 低壓電動機的三相電壓、三相電流、有功功率、無功功率、頻率、功率因數、積分電度等電參量測量，過電流保護、不平衡（負序過流）保護、接地（零序過流）保護、啟動時間過長保護、堵轉保護、反時限過負荷（熱過載）保護、欠電壓保護、過電壓保護、故障范圍判別，電動機遙控啟停、正反轉及三角形星形轉換。
�。�6）. 低壓電容器的三相電壓、三相電流、無功功率、頻率、功率因數、積分電度等電參量測量及電容器的遠程投退。

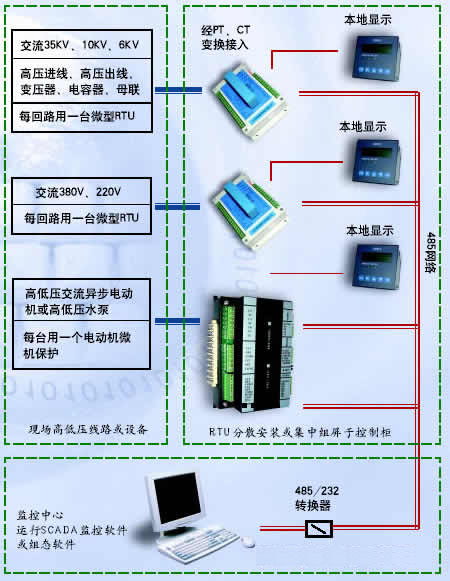

2.工廠用電監控系統結構
3.工廠用電監控系統介紹
RTU英文名稱Remote Terminal Unit，IEC現在給的名稱TeleControl。是一種遠方數據采集和控制的設備。北京易控微網公司的STC系列微型RTU是一種符合IEC要求的一種微型RTU設備，其型號STC為Small TeleControl的縮寫。北京易控微網公司的MDS系列微機型電動機保護基于先進的單片機平臺和成熟的電動機保護理論，是綜合電動機測量功能和保護功能于一體的高性價比智能電動機保護產品。
監控中心可以選擇電力版組態軟件或?qū)I(yè)的SCADA軟件，完成數據的顯示，遠程設備的控制，數據的生成和報表等工作。
下面是方案中所用RTU或微機型電動機保護的簡單介紹：
1.STC-2交流采樣微型RTU的功能
• 不需要電壓等變送器，三表法直接準確測量三相交流電壓、三相電流、三相有功功率、三相無功功率、頻率、功率因數、零序電流、積分電度、等電參量, 可以測量變頻器輸出。
• 具有3路獨立的開關量繼電器輸出，可以作為遙控、跳閘或者告警。
• 6路開關量光隔輸入，也可以作為脈沖量輸入。
• 2路直流輸入(0-20mA或0-5V),可以接各種變送器。
• 兩路通信接口，支持MODBUS規約，支持主站端的熱備用。
• FFT算法，可計算0－31次諧波。
2. MDS-1 微機型電動機保護的功能
• 除了具有STC-2的測量功能外，還具有電動機保護功能。
• 三相異步電動機的反時限過負荷（熱過載）保護、不平衡（負序過流）保護、啟動時間過長保護、堵轉保護、接地（零序過流）保護、欠電壓保護、過電壓保護。
• 三相電動機轉子斷條、軸承損壞、絕緣監測等故障診斷功能。
3. MDS-104微機型電動機保護的功能
• 三表法測量準確測量三相交流電壓、電流、有功、無功、頻率、功率因數、零序電流、零序電壓等電參量，快速數據刷新速度100次/S。測量數據刷新25次/S,也可以接成兩表法使用，兩表法下無法進行負序保護
• 具有4路獨立的開關量繼電器輸出，可以作為遙控、跳閘或者告警。
• 6路開關量光隔輸入，也可以作為脈沖量輸入。
• 4路隔離直流輸入(0-20mA或0-5V),可以接各種變送器；
• 2路RS232/RS485通信接口，支持MODBUS規約。
• 三相異步電動機的過電流保護、不平衡（負序過流）保護、接地（零序過流）保護、啟動時間過長保護、堵轉保護、反時限過負荷（熱過載）保護、欠電壓保護、過電壓保護、故障范圍判別等。
• 線路三段過流速斷保護，反時限速斷保護，自動重合閘
• 可以通過正序和負序電流的計算，了解當前電動機是正轉還是反轉，防止電網事故產生相序錯誤而導致的電動機燒毀。
4.STC-1直流采樣微型RTU的功能
• 8路開關量繼電器輸出，可以作為遙控、跳閘或者告警。
• 8路開關量光隔輸入，也可以作為脈沖量輸入。
• 8路直流輸入(0-20mA或0-5V),可以接各種變送器。
• 1個標準485通信口，1個RS485/232接口，支持MODBUS或其它規約，擴展更加容易。
• 貼片安裝，無外部總線，可靠性高，抗干擾能力強。
• 卡式導軌或螺絲固定
5.STC-101微型RTU的功能
• 16路開關量光隔輸入， 支持脈沖計數，支持交直流0～400V輸入
