騰控科技基于GPRS+交流采樣小型RTU的配電變壓器監控方案
作者： 來源： 發布于：2011-03-15 10:58:46
內嵌多功能報表：
靈活的報表生成方式，可以任意設置報表格式，實現各種運算、數據轉換、統計分析、報表打印等。既可以制作實時報表，也可以制作歷史報表。可以在報表上同時顯示實時數據和任意時刻的歷史數據，并加以統計處理，例如取行平均、列平均，統計出最大最小值。內嵌多功能報表提供了相應的報表函數，可以制作各種報表模板，實現多次使用，以免重復工作，組態時 在力控的子圖內。
內置數據表：
內置數據表是力控開發人員總結關系數據庫的特點開發出的內置實時關系數據表，利用報表模板可以將力控實時數據庫的變量和報表字段進行任意綁定，可以對任意的數據進行插入、刪除、遍歷、存盤，內置的報表過濾器可以任意設定不同情況下的查詢條件，根據查詢條件對所查出的記錄進行選取來參與數據處理。
動作腳本
動作腳本類型和觸發方式多樣，具備自定義函數功能，支持?jǐn)?shù)組運算和循環控制。內置多種打印函數，可根據畫面的大小進行任意設置打印范圍。
自定義運行菜單
力控®支持用戶自定義菜單，其中包括窗口彈出式菜單和定義在各個圖形對象上的右鍵菜單。配合腳本程序與自定義菜單，可以實現更為靈活與復雜的人機交互過程。
系統安全性
力控®提供了完備的安全保護機制，以保證生產過程的安全可靠。力控®的用戶管理將用戶分為操作工、班長、工程師、系統管理員等多個級別，并可根據級別限制對重要工藝參數的修改，以有效避免生產過程中的誤操作。
報警和事件記錄
力控®在運行時自動記錄系統狀態變化、操作過程等重要事件。一旦發生事故，可就此作為分析事故原因的依據，為實現事故追憶，提供基礎資料。
�。�5）分布式網絡
特點
力控®是真正的分（）（）式網絡系統。在工程項目中用戶可以根據實際需要，靈活地構建符合要求的網絡結構，網絡中的各個力控節點可以構建B/S和C/S等方式。
網絡冗余
力控®支持多層次網絡冗余，支持報警、歷史數據和網絡時鐘的同步。在雙機冗余基礎上，其它網絡節點自動跟蹤冗余主/從機的切換。各個網絡節點不僅可以監視，還能夠進行控制。
開放方式
軟件為開放式體系結構，全面支持DDE、OPC、ODBC/SQL、ActiveX、DNA標準。
以O(shè)LE、COM/DCOM、動態鏈接庫等多種形式提供外部訪問接口，便于用戶利用各種常用開發工具（如：VC++、VB等）進行深層的二次開發。
多國語言支持
力控®同時具有英文版、繁體、簡體中文版，在蘇丹、埃及、馬來西亞、孟加拉國、緬甸都有力控?軟件的應用實例。
力控®將加速國際化進程，適應入世的要求。
（6）區域?qū)崟r(shí)數據庫
數據處理：
力控監控組態軟件內置區域?qū)崟r(shí)數據庫，區域?qū)崟r(shí)數據庫內置多種功能塊，來完成數據處理，可實現累計、統計、控制、線形化、PID控制、各種運算等多種功能。
區域?qū)崟r(shí)數據庫完成實時數據、報警檢查、歷史數據的存儲等功能。
數據庫對生產數據按區域、單元、子單元管理，分為6層結構，方便數據的管理
數據庫結構為可組態的“活結構”，用戶可根據實際需要自定義自己的各類數據庫結構，方便對數據的管理和查找。
力控®數據庫具備真正意義上的分布式特征。力控®的HMI（人機界面）部分與數據庫部分可以分別運行在不同的網絡節點上，任意一臺操作站上的HMI都可以訪問任意一臺服務器上的數據庫。運行于不同網絡節點的數據庫還可以互相訪問。真正實現了數據的分布處理，界面的集中監控與管理。
豐富的數據庫組件：
ODBC雙向轉儲數據組件：可以和各種關系數據庫通過ODBC驅動進行實時歷史數據向關系數據庫的雙向轉儲；
GSM短信管理組件：完善的報警短信管理，生產出現問題的時候，通過移動網絡將報警信息及時的發送到管理者的手機上；
PORT SERVER數據轉發組件:支持網絡其它的節點通過串口、網絡、MODEM、GPRS、CDMA等方式的數據進行訪問；
NETSERVER組件：專用的網絡數據服務器組件，構成分布式應用的核心
DBCOM控件：標準的Activex控件，允許第三方開發工具來訪問實時數據庫，支持C/S網絡訪問。
SoftPLC組件：控制策略生成器構筑PC控制的靈魂；
OPC/DDE SERVER：標準的數據服務器，第三方軟件可通過DDE和OPC標準來遍歷數實時數據庫的各種實時和歷史數據。
4.廈門桑榮GPRS DTU介紹

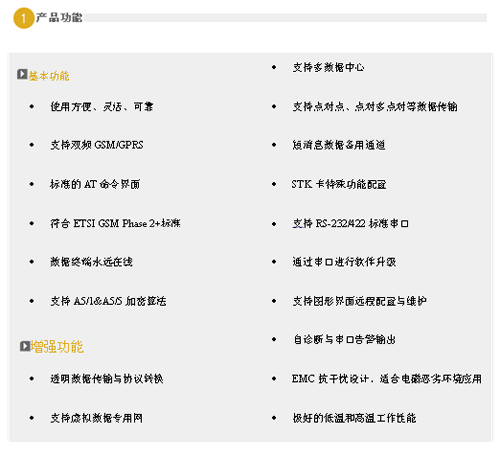

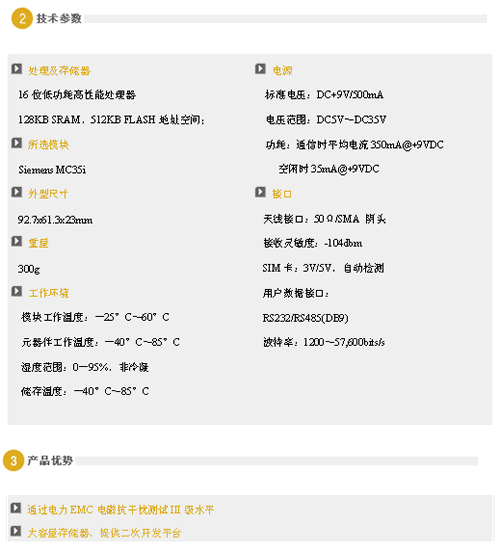

Saro3130P GPRS DTU是一款基于移動2.5G GPRS網絡平臺、內嵌TCP/UDP協議及功能強大的單片機系統的數據傳輸終端。采用Siemens MC35i工業級通訊模塊，工業規格設計。提供RS232/RS485/RS422等標準串行接口，直接與PLC、RTU、FTU、TTU等采集設備透明連接。實現GPRS遠程實時數據傳輸功能。
5.北京易控微網科技STC-2 RTU介紹

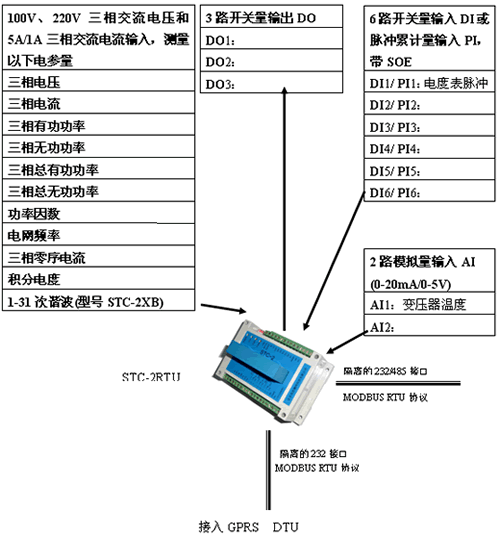

（1）STC-2功能示意：
�。�2） STC-2功能簡介：
