一種高性價比的工廠用電監控系統方案
作者： 來源： 發布于：2011-03-15 11:20:33
• 1個標準485/232通信口，支持MODBUS或其它規約，擴展更加容易。
• 貼片安裝，無外部總線，可靠性高，抗干擾能力強。
• 卡式導軌或螺絲固定
6.STC-112直流采樣微型RTU的功能
• 4路開關量繼電器輸出
• 8路開關量光隔輸入，也可以作為脈沖量輸入。
• 8路直流輸入(0-20mA或0-5V),可以接各種變送器。
• 2路隔離模擬量輸出，0～10V 或者0～20mA
• 1個隔離 485通信口，1個RS232接口，支持MODBUS RTU或者ASCII或其它規約
• 卡式導軌或螺絲固定
• 貼片安裝，無外部總線，可靠性高，抗干擾能力強。
4.系統配置
對于高低壓線路，每個供電回路可以選用一臺STC-2進行監控；對于高壓電動機的綜合監控選用MDS104微機型電動機保護；低壓電動機的綜合監控可以選用MDS-1微機型電動機保護；對于是否通電的檢測，可以選用STC-101微型RTU；對于大量直流量的采集，可以選用STC-1微型RTU；對于需要模擬量進行輸出調節，可以選用STC-112微型RTU。
5.通訊協議
基于開放性原則選用業內廣泛使用的MODBUS規約。MODBUS規約是MODICOM公司開發的一個為很多廠商支持的開放規約。通過此規約，控制器相互之間、控制器經由網絡（例如以太網）和其它設備之間可以通信，它已經成為一通用工業標準。
本方案中的RTU和微機型電動機保護支持MODBUS規約的子集，主要功能碼為：
Read Coil Status （讀繼電器輸出）
Read Input Status （讀開關量輸入）
Read Holding Registers（讀保持寄存器）
Read Input Registers （讀輸入寄存器）
Force Single Coil (設置單個繼電器)
Preset Single Register （設置單個保持寄存器）
Force Multiple Coils（設置多個線圈）
Preset Multiple Registers（設置多個保持寄存器）
Read General Reference （讀文件）
Write General Reference （寫文件）
Read FIFO Queue（讀FIFO隊列）
6.典型應用

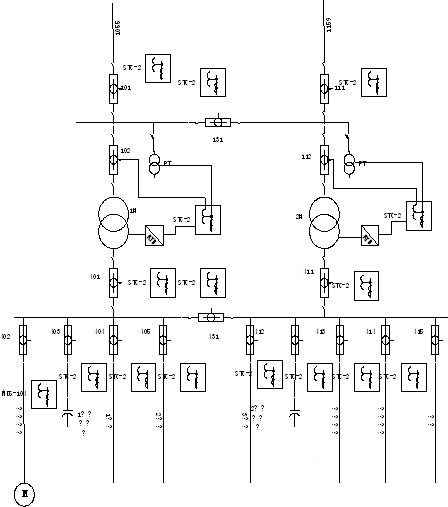

下面以一個典型的10KV/400V變電站加以說明，一次接線圖如下：
配置如下：
每個開關采用一臺STC-2產品。10KV采用2表法，400V采用3表法，測量電壓、電流、有功功率、無功功率、功率因數、諧波等。每個開關有兩個位置信號，每個隔離開關有一個位置信號，每條線路還有1路電度表脈沖信號，需要5個開關量輸入，STC-2有6路，1路備用。STC-2開關量斷電器輸出有3路，分別用于控制合閘、跳閘，1路備用。
131母聯開關采用1臺STC-2測量10kv母聯電流，431采用1臺STC-2測量400V母聯電流。
電動機保護采用MDS-104，測量電壓，電流，功率，無功，功率因數，提供三相異步電動機的過電流保護、不平衡（負序過流）保護、接地（零序過流）保護、啟動時間過長保護、堵轉保護、反時限過負荷（熱過載）保護、欠電壓保護、過電壓保護、故障范圍判別等。
電容器可以采用STC-2或者MDS-104，STC-2僅僅進行測量，MDS-104可以進行電容器的過電壓保護。
監控中心主站端由于規模小，采用1臺工業控制計算機，通過1個隔離RS232/485轉換器，連接各臺設備構成RS485網絡，軟件采用國內的組態軟件。
7.結束語
整個系統開放性好，易擴容，易維護，安裝簡單，投資少，性價比高，是系統集成商的理想選擇。
