通信設置

1.修改IP地址

  第 1 步:連接網關
  電源:TG900P 連接 24VDC 電源(或用戶訂制 220VAC)。
  通訊:TG900P 的網口通過網線與計算機的網口連接。

  第 2 步:運行 Modscan軟件

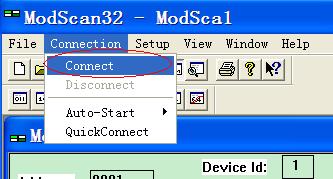

  雙擊 ModScan32 文件夾中的“ModScan32.exe”,點擊菜單欄上的“Connection->Connect”。

運行Modscan軟件

  第 3 步:Modscan 連接 TG900P

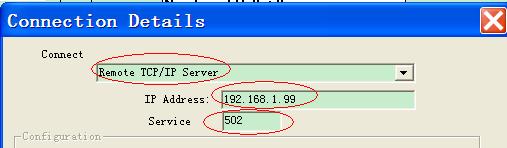

  在彈出窗口的下拉框中選擇 Remote modbus TCP Server,在下面的兩個文本框中分別填入 TG900P的 IP 地址 192.168.1.99,端口號 502,點擊 OK。

Modscan 連接 TG900P

  第 4 步:修改 TG900P 的 IP 地址

  出廠默認IP地址為192.168.1.99,以將IP改為192.168.1.100為例。
  注意:修改IP地址時,必須保證撥碼開關不能是全“ON”狀態,否則每次重新上電將使用出廠默認IP。
  下拉框選擇 03 功能碼,Address 欄輸入 1,Length 欄輸入 100,找到 40084,將寄存器 40084 的值改為 100,等待幾十秒鐘,TG900P停電,再等待幾十秒鐘,TG900P重新上電,即可將TG900P的IP 地址由出廠默認 192.168.1.99 改為 192.168.1.100。
  TG900P 的 TCP通信參數寄存器如下:

寄存器地址   說明
40081~84 IP地址(4個) 默認192.168.1.99
40085~88 子網掩碼(4個) 默認255.255.255.0
40089~92 廣播地址(4個) 默認192.168.1.255
40093~96 網關地址(4個) 默認192.168.1.254

2.修改串口參數

  前三步同3.1
  第4步:修改TG900P的串口從站地址
  出廠默認3個串口的MODBUS從站地址全部為1,以將串口1的MODBUS從站地址改為2為例。
  下拉框選擇 03 功能碼,Address 欄輸入 1,Length 欄輸入 100,找到 40027,將寄存器 40027 的值改為 2,等待幾十秒鐘,TG900P停電,再等待幾十秒鐘,TG900P重新上電,即可將TG900P 的串口1 MODBUS從站地址由出廠默認 1 改為 2。
  同樣方法修改串口2的MODBUS從站地址(寄存器 40028)和串口3的MODBUS從站地址(寄存器 40029)。
  TG900P的串口MODBUS從站地址寄存器如下:

寄存器地址   說明
40027 串口1 MODBUS從站地址 默認為1
40028 串口2 MODBUS從站地址 默認為1
40029 串口3 MODBUS從站地址 默認為1

  第5步:修改 TG900P 的串口波特率
  出廠默認3個串口的波特率為19200,1,E,8,以將串口波特率改為38400,1,E,8為例。
  下拉框選擇 03 功能碼,Address 欄輸入 100,Length 欄輸入 100,找到 40102,將寄存器 40102 的值改為 53256(十進制),等待幾十秒鐘,TG900P停電,再等待幾十秒鐘,TG900P重新上電,即可將TG900P 的 串口1波特率由出廠默認 19200,1,E,8 改為 38400,1,E,8。
  同樣方法修改串口2的波特率(寄存器 40103)和串口3的波特率 (寄存器 40104)。
  TG900P的串口波特率寄存器如下:

寄存器地址   說明
40102 串口1波特率設置 默認0xD007
40103 串口2波特率設置 默認0xD007
40104 串口3波特率設置 默認0xD007

  波特率設置表如下:

波特率 設定值
奇校驗 偶校驗 無校驗
十六進制 十進制 十六進制 十進制 十六進制 十進制
300 9001 36865 D001 53249 1001 4097
600 9002 36866 D002 53250 1002 4098
1200 9003 36867 D003 53251 1003 4099
2400 9004 36868 D004 53252 1004 4100
4800 9005 36869 D005 53253 1005 4101
9600 9006 36870 D006 53254 1006 4102
19200 9007 36871 D007 53255 1007 4103
38400 9008 36872 D008 53256 1008 4104
57600 9009 36873 D009 53257 1009 4105
115200 900A 36874 D00A 53258 100A 4106
