4.內部寄存器

4.1 保持寄存器定義

Modbus地址 TG900P地址 內容 說明
40001-2 未用 默認0x55aa 請勿修改!
40003 未用 版本號
40004-10 未用 實時時鐘 年月日時分秒星期
40011-42 共32個連續的16位數據64BYTE映射到%IB192~%IB255
40011-25 %IW192-220 保留
40026 %IW222 運行/停止 狀態 =1運行/=2停止
40027 %IW224 串口1 MODBUS從站地址 默認為1
40028 %IW226 串口2 MODBUS從站地址 默認為1
40029 %IW228 串口3 MODBUS從站地址 默認為1
40030-42 %IW230-254 保留(13個)
40043-74 共32個連續的16位數據64BYTE映射到%QB64~%QB127
40043-74 %QW64-66-126 保留(32個)
40075-80 未用 保留(6個)
40081~84 未用 IP地址(4個) 默認192.168.1.99
40085~88 未用 子網掩碼(4個) 默認255.255.255.0
40089~92 未用 廣播地址(4個) 默認192.168.1.255
40093~96 未用 網關地址(4個) 默認192.168.1.254
40097~99 未用 保留
40100 未用 串口RS485收發延時修正值 默認=8
40101 未用 保留
40102-104 未用 串口1/2/3波特率設置 見波特率設置表 默認0xD007
40105-9999 未用 保留

4.2 中間變量區

  TG900P用于存儲數據的中間變量區如下所示。

TG900P地址 Modbus地址 內容
%MW3.0-%MW3.65534 410001-442768 中間變量區,不可掉電存儲
%MB3.100000-%MB3.101947 460001-460975 中間變量區,可掉電存儲

4.3 中間變量與MODBUS地址的對應

  中間變量區,可以定義BOOL、BYTE、WORD和DWORD型變量,也可以定義為SINT、INT、DINT、REAL等類型,不可掉電保存的中間變量區地址可以從%MB3.0~%MB3.65534。

  在中間變量區,基本的TG900P地址空間是按字節定義的,即一個BYTE型變量占據一個地址:而一個BOOL型變量占據的是所在字節地址的某一位(如%MX3.00000.0),一個WORD型變量占據兩個字節但其地址是低字節的TG900P地址(如%MW3.00000),一個DWORD型變量占據4個字節但其地址是最低字節的TG900P地址(如%MD3.00000)。

  如果要定義一個SINT(BYTE)、INT(WORD)、DINT(DWORD)型變量,則它們對應的地址分別是字節型(%MB)、字(%MW)和雙字(%MD),如果要定一個REAL型變量,則對應的地址是雙字(%MD)。

  Modbus地址空間是按字定義的,Modbus地址與TG900P的字地址一一對應(如410001對應%MW3.00000),同時一個Modbus地址又能對應這個TG900P字地址的高字節和低字節(如410001的高8位對應著%MB3.00001,而低8位對應著%MB3.00000),又能對應這個TG900P地址的第0~15位(如410001的16位分別對應著%MX3.00000.0~%MX3.00000.15)。

  不可掉電保存的中間變量區寄存器地址如下:

TG900P地址 對應
Modbus地址
字節 雙字
%MX3.00000.0 %MB3.00000 %MW3.00000 %MD3.00000 410001
%MX3.00001.0 %MB3.00001
%MX3.00002.0 %MB3.00002 %MW3.00002   410002
%MX3.00003.0 %MB3.00003
%MX3.00004.0 %MB3.00004 %MW3.00004 %MD3.00004 410003
%MX3.00005.0 %MB3.00005
%MX3.00006.0 %MB3.00006 %MW3.00006   410004
%MX3.00007.0 %MB3.00007
%MX3.00008.0 %MB3.00008 %MW3.00008 %MD3.00008 410005
%MX3.00009.0 %MB3.00009
%MX3.00010.0 %MB3.00010 %MW3.00010   410006
%MX3.00011.0 %MB3.00011
%MX3.00012.0 %MB3.00012 %MW3.00012 %MD3.00012 410007
%MX3.00013.0 %MB3.00013
%MX3.00014.0 %MB3.00014 %MW3.00014   410008
%MX3.00015.0 %MB3.00015
%MX3.00016.0 %MB3.00016 %MW3.00016 %MD3.00016 410009
%MX3.00017.0 %MB3.00017

  Modbus地址的確定:

  ·字變量,假設其地址為%MW3.00050,則對應的Modbus地址為:

Modbus地址的確定

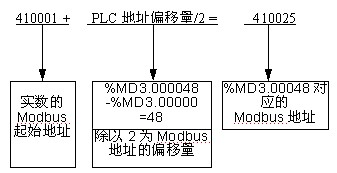

  ·實數變量,5.1及以后版本的TG900P從%MD3.0開始使用,且實數變量的地址必須能被4整除,TG900P地址對應的Modbus地址計算如下:

Modbus地址的確定

  5.1及以后版本的TG900P具有1948個字節可掉電保持的中間變量(TG900P冷啟時,數據清零),地址從%MB3.100000至%MB3.101947。

  用戶要使用中間變量區中的掉電保持區,一是要其TG900P固件版本必須是5.1及以后版本,二是使用MULTIPROG5.35編程軟件。

  在掉電保持區同樣可定義BOOL、BYTE、WORD和DWORD型變量,也可以定義為SINT、INT、DINT、REAL等類型。5.1及以后版本的TG900P在建立變量時不可以勾選Retain,否則下載出錯。

  掉電保存區寄存器地址如下:

TG900P地址 對應 Modbus地址
字節 雙字
%MX3.100000 %MB3.100000 %MW3.100000 %MD3.100000 460001
%MX3.100001 %MB3.100001
%MX3.100002 %MB3.100002 %MW3.100002   460002
%MX3.100003 %MB3.100003
%MX3.100004 %MB3.100004 %MW3.100004 %MD3.100004 460003
%MX3.100005 %MB3.100005
%MX3.100006 %MB3.100006 %MW3.100006   460004
%MX3.100007 %MB3.100007
%MX3.100008 %MB3.100008 %MB3.100008 %MD3.100008 460005
%MX3.100009 %MB3.100009
%MX3.100010 %MB3.100010 %MB3.100010   460006
%MX3.100011 %MB3.100011
%MX3.100012 %MB3.100012 %MB3.100012 %MD3.100012 460007
%MX3.100013 %MB3.100013
%MX3.100014 %MB3.100014 %MB3.100014   460008
%MX3.100015 %MB3.100015
%MX3.100016 %MB3.100016 %MB3.100016 %MD3.100016 460009
%MX3.100017 %MB3.100017

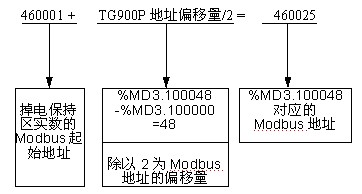

  掉電保持區實數變量的地址計算:

掉電保持區實數變量的地址計算
