5.2 將任意協議轉換為MODBUS TCP

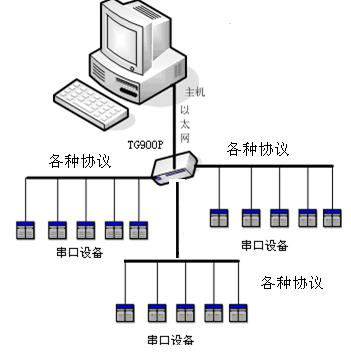

  TG900P的3個串口與各種協議的設備通信時,通過騰控提供的自由口功能塊編程,將設備數據采集到TG900P中,最終通過MODBUS TCP被上位機獲取。

  自由口通信包括 PORT_OPEN、PORT_WRITE 和 PORT_READ 共 3 個指令。

將MODBUS RTU協議轉換為MODBUS TCP

 。1)同5.1(1)進入編輯界面

 。2)同5.1(2)添加固件庫

 。3)插入功能塊指令

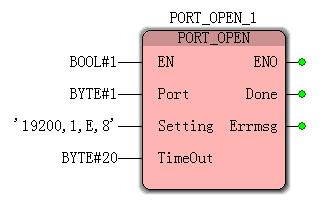

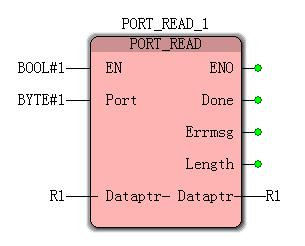

  在右側編輯向導TCNETLIB組中找到PORT_OPEN、PORT_WRITE 和 PORT_READ 指令,依次拖拽到編程界面中,“確定”,建立功能塊。

  雙擊功能塊的藍色管腳,設置各變量。

進入程序編輯界面

輸入引腳 數據類型 描述
EN BOOL 為TRUE時,打開并獨占此串口;為FALSE時,關閉此串口
Port BYTE 要打開TG900P的串口號,可選值:1、2、3,分別對應COM1、COM2、COM3口
Setting STRING  通訊參數,要與從站的通訊格式一致,如‘19200,1,E,8‘是指19200 BPS,偶校驗、8位數據位、1位停止位
注:字符串要在英文狀態下輸入
TimeOut BYTE 串口操作超時時間,單位:10ms
輸出引腳 數據類型 描述
ENO BOOL 輸出使能
DONE BOOL 為 1 時串口打開成功、為 0 時串口打開失敗
Errmsg WORD  錯誤信息 0:串口工作正常 1:當前串口無效(注:已被其它程序占用) 2:串口參數格式錯誤(19200,1,E,8) 3:接收數據奇偶校驗錯誤 4:串口設備忙 5:串口沒打開

將任意協議轉換為MODBUS TCP

輸入引腳 數據類型 描述
EN BOOL 寫命令使能,上升沿有效

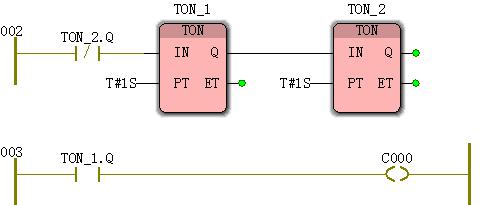

EN上升沿有效,可用兩個延時接通定時器產生一個脈沖串,50%占空比,脈寬1秒(通過PT引腳可修改),脈沖串在TON_1.Q端產生,用于控制線圈C000。
Port BYTE 由 PORT_OPEN 打開的串口號
Length WORD 需要寫入數據的字節個數
Dataptr ANY 存放寫串口數據的緩沖區,一般為數組
輸出引腳 數據類型 描述
ENO BOOL 輸出使能
DONE BOOL 為 1 時寫數據、為 0 時沒有寫數據
Errmsg WORD  錯誤信息
0:串口工作正常
1:當前串口無效(注:已被其它程序占用)
2:串口參數格式錯誤(9600,1,N,8)
3:接收數據奇偶校驗錯誤
4:串口設備忙
5:串口沒打開
6:串口沒回應

將任意協議轉換為MODBUS TCP

輸入引腳 數據類型 描述
EN BOOL 讀命令使能,TRUE 有效
Port BYTE 由 PORT_OPEN 打開的串口號
Dataptr  ANY  存放從串口讀取數據的緩沖區,一般為數組
輸出引腳 數據類型 描述
ENO BOOL 輸出使能
DONE BOOL 為 1 時讀數據、為 0 時沒有讀數據
Errmsg WORD  錯誤信息
0:串口工作正常
1:當前串口無效(注:已被其它程序占用)
2:串口參數格式錯誤(9600,1,N,8)
3:接收數據奇偶校驗錯誤
4:串口設備忙
5:串口沒打開
6:沒有收到數據
Length WORD  讀取到數據的字節長度

 。4)數據校驗

  串口數據發送時,經常使用附加校驗,為減輕用戶工作量,騰控提供三種校驗功能塊CRC校驗、FCS校驗和XOR校驗。

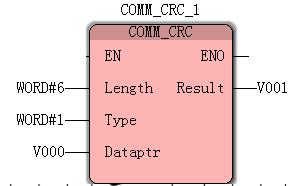

  CRC校驗

CRC校驗

輸入引腳 數據類型 描述
EN BOOL 上升沿有效
Length WORD 數據所占字節的個數
Type WORD CRC類型:
1:CRC-16
2:Modbus CRC
3:CRC DNP
4:CRC SICK
5:CRC CCITT 0000
6:CRC CCITT FFFF
7:CRC CCITT 1D0F
8:CRC KERMIT
Dataptr  ANY  要計算CRC校驗碼的數據,一般為字節型數組
輸出引腳 數據類型 描述
ENO BOOL 輸出使能
Result WORD 計算出的CRC校驗碼:低字節在前,高字節在后

  FCS校驗

FCS校驗

輸入引腳 數據類型 描述
EN BOOL 上升沿有效
Length WORD 數據所占字節的個數
Dataptr  ANY  要計算FCS校驗碼的數據,一般為字節型數組
輸出引腳 數據類型 描述
ENO BOOL 輸出使能
Result WORD 計算出的FCS校驗碼

  XOR校驗

XOR校驗

輸入引腳 數據類型 描述
EN BOOL 上升沿有效
Length WORD 數據所占字節的個數
Dataptr  ANY  要計算XOR校驗碼的數據,一般為字節型數組
輸出引腳 數據類型 描述
ENO BOOL 輸出使能
Result WORD 計算出的XOR校驗碼

 。5)制作,下裝,運行。

 。6)打開調試開關,監視程序。

  所有輸出引腳Errmsg為0時,表示通信無錯誤,當有輸出引腳Errmsg不為0時,根據錯誤信息修改錯誤。
