TG900P-CAN通信
分享到: 更多
產品簡介 快速開始 通訊設置 內部寄存器
將MODBUS RTU協議轉換為MODBUS TCP 將任意協議轉換為MODBUS TCP CAN通信 自由口編程范例

5.2 CAN通信

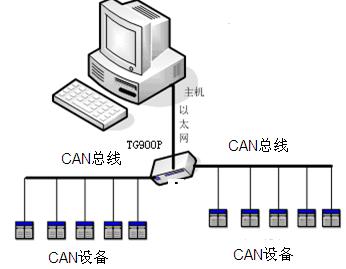

  TG900P的2個CAN口與各種協議的設備通信時,通過騰控提供的CAN功能塊編程,將設備數據采集到TG900P中,最終通過MODBUS TCP被上位機獲取。

  CAN口通訊包括 CAN_OPEN、CAN_WRITE 和 CAN_READ 共 3 個指令。

將MODBUS RTU協議轉換為MODBUS TCP

 。1)同5.1(1)進入編輯界面

  (2)同5.1(2)添加固件庫

 。3)插入功能塊指令

  在右側編輯向?qū)CNETLIB組中找到CAN_OPEN、CAN_WRITE 和 CAN_READ 指令,依次拖拽到編程界面中,“確定”,建立功能塊。

  雙擊功能塊的藍色管腳,設置各變量。

進入程序編輯界面

輸入引腳

數據類型

描述

EN

BOOL

TRUE有效,打開CAN口

Port

BYTE

TG900P的CAN口,可選值:1、2,分別對應CAN1口和CAN2口

Baud

DWORD

波特率,DWORD#100代表100kbps,其它波特率如200kps,400kbps

Type

BYTE

0——標準幀,1——擴展幀

輸出引腳

數據類型

描述

ENO

BOOL

輸出使能

DONE

BOOL

0: 功能塊不能被執行;1: 功能塊可以被執行

Errmsg

WORD

錯誤信息
1: 波特率錯誤
2: 端口錯誤
3: 包類型錯誤
4: 波特率不支持

將任意協議轉換為MODBUS TCP

輸入引腳 數據類型 描述

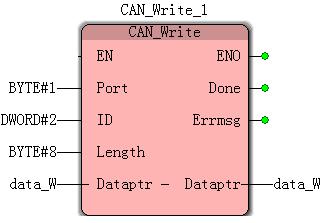

EN BOOL 寫命令使能,上升沿有效,每來一個上升沿就向 TG900P 的 CAN 口寫一次數據
Port BYTE TG900P的CAN口
ID DWORD 幀 ID,CAN_Write 指令的 ID 必須和接收方的幀 ID 一致,如果為 0 則表示向所有節點發送數據
Length BYTE 發送數據的字節長度
Dataptr ANY 存放寫CAN口數據的緩沖區,一般為數組
輸出引腳 數據類型 描述
ENO BOOL 輸出使能
DONE BOOL 0:  功能塊不能被執行;1:  功能塊可以被執行
Errmsg WORD  錯誤信息
1:  端口錯誤
2:  端口未打開
3:  長度錯誤
4:  功能塊數量超限

CAN通信

輸入引腳 數據類型 描述

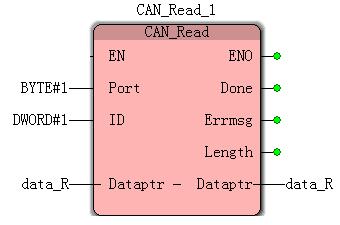

EN BOOL 讀命令使能,TRUE 有效
Port BYTE 由 CAN_OPEN 打開的CAN口號
ID DWORD 幀 ID,CAN_Read 指令的 ID 必須和發送方的幀 ID 一致
Dataptr  ANY  存放從CAN口讀回的數據,一般為數組
輸出引腳 數據類型 描述
ENO BOOL 輸出使能
DONE BOOL 0:  功能塊不能被執行;1:  功能塊可以被執行
Errmsg WORD  錯誤信息
1:  端口錯誤
2:  端口未打開
4:  功能塊數量超限
Length WORD  讀取到數據的字節長度

  (4) 制作,下裝,運行。

  (5) 打開調試開關,監視程序。

  所有輸出引腳Errmsg為0時,表示通信無錯誤,當有輸出引腳Errmsg不為0時,

根據錯誤信息修改錯誤。
